Simple Home Security System: Arduino দিয়ে 7 step easy guide

Simple Home Security System এখন আর শুধু দামী ডিভাইসের বিষয় নয়। এই গাইডে আপনি শিখবেন কীভাবে Arduino ব্যবহার করে খুব সহজভাবে নিজের ঘরের জন্য একটি কার্যকর হোম সিকিউরিটি সিস্টেম তৈরি করা যায়। ধাপে ধাপে সার্কিট, সেন্সর কাজ করার পদ্ধতি এবং বাস্তব ব্যবহার সবকিছু এমনভাবে বোঝানো হয়েছে, যেন নতুন হলেও আপনি নিজেই প্রজেক্টটি বানাতে পারেন।

আমি অনেকদিন ধরে চাইছিলাম এমন একটা নিরাপত্তা সিস্টেম বানাতে, যেটা পুরোপুরি আমার নিয়ন্ত্রণে থাকবে। Arduino ব্যবহার করার সবচেয়ে বড় সুবিধা হলো এটি সহজ, সস্তা, এবং নিজের মতো করে কাস্টমাইজ করা যায়। আমি দেখেছি বাজারে পাওয়া রেডিমেড সিস্টেমগুলো খুব জটিল বা দামী হয়, কিন্তু Arduino দিয়ে বানানো যায় একদম ব্যবহারিক ও হালকা সিস্টেম।

এই প্রজেক্ট তৈরি করতে গিয়ে আমি শিখেছি কিভাবে হার্ডওয়্যার ও সফটওয়্যার একসাথে কাজ করে।

আমি এই সিস্টেমকে শুধু “experiment” নয়, বরং “learning journey” হিসেবে দেখেছি। প্রতিবার সেন্সর ঠিকমতো কাজ করলে মনে হয়েছে যেন একটা ছোট যুদ্ধ জিতে ফেলেছি।

Why I Chose This System

আমি এই সিস্টেমটা বেছে নিয়েছি কারণ এটি সম্পূর্ণভাবে নিজের হাতে তৈরি করা যায় এবং ভবিষ্যতে আপগ্রেড করা সহজ।

আমার দেখা মতে, এটি সবচেয়ে কার্যকর একটি DIY security system যেখানে প্রতিটি অংশ নিজের মতো করে সাজানো যায়।

এই সিস্টেমের বিশেষত্ব হলো আমি চাইলে এতে WiFi module, GSM alert system বা এমনকি cloud data loggingও যোগ করতে পারি।

সবচেয়ে ভালো দিক হলো — এর কোড পুরোপুরি ওপেন, তাই আমি প্রতিটি ফাংশন বুঝে কাস্টমাইজ করতে পারি।

আমার অভিজ্ঞতায়, এই প্রজেক্ট এমনকি স্কুল বা কলেজের ফাইনাল ইয়ার প্রজেক্ট হিসেবেও দারুণ কাজ করে।

আমি নিজে প্রথম বানিয়ে দেখেছি যে এটি স্থিতিশীল, নির্ভরযোগ্য এবং ২৪ ঘণ্টা চালু রাখলেও তেমন কোনো ত্রুটি দেয় না।

Components I Used

আমি যেসব উপকরণ ব্যবহার করেছি সেগুলো সহজে পাওয়া যায় এবং দামের দিক থেকেও বেশ সাশ্রয়ী।

প্রধান কন্ট্রোলার হিসেবে Arduino Mega 2560, কারণ এতে বেশি I/O pins আছে।

Keypad (4×3) দিয়েছি পাসওয়ার্ড ইনপুটের জন্য, PIR sensor দিয়েছি মুভমেন্ট শনাক্ত করার জন্য, আর magnetic reed switch ব্যবহার করেছি দরজার অবস্থান বোঝার জন্য।

ফলাফল দেখানোর জন্য 20×4 LCD display যুক্ত করেছি, যা একসাথে অনেক তথ্য দেখাতে পারে।

Servo motor দিয়েছি ক্যামেরা ঘোরানোর জন্য এবং relay module দিয়েছি 12V লাইট বা ক্যামেরা নিয়ন্ত্রণের জন্য।

অতিরিক্ত হিসেবে আমি DS3231 RTC module ব্যবহার করেছি, যাতে সময়-তথ্য LCD-তে দেখা যায়।

আমার অভিজ্ঞতায়, RTC যোগ করলে লগ রাখা সহজ হয়। এগুলোর সঙ্গে ব্যবহার করেছি 1KΩ resistor, 4.7KΩ potentiometer, breadboard, jumper wire ইত্যাদি।

Circuit Overview

সার্কিট তৈরি করার আগে আমি কাগজে একটি সম্পূর্ণ ডিজাইন এঁকে নিই।

এতে কোন সেন্সর কোথায় যাবে, কোন pin ব্যবহার হবে তা স্পষ্ট থাকে। আমি LCD-এর RS, E, D4–D7 পিনগুলো Arduino-র 7–2 পিনে দিয়েছি।

PIR sensor-এর VCC, GND, OUT পিন যুক্ত করেছি এবং প্রতিটি সেন্সরের OUT পিন আলাদা ইনপুটে রেখেছি।

Door switch-এর এক দিক GND ত আরেক দিক digital input পিনে। Keypad-এর row ও column পিনগুলোও সঠিকভাবে কানেক্ট করেছি।

Relay-এর IN পিন দিয়েছি digital output এবং COM/NO পিনের মাধ্যমে camera বা LED নিয়ন্ত্রণ করেছি।

অতিরিক্ত ব্যাখ্যা হিসেবে বলি — আমি circuit diagram তৈরি করতে Tinkercad সিমুলেটর ব্যবহার করেছি, যাতে আগে থেকেই ত্রুটি ধরা যায়।

এটি নবীনদের জন্য দারুণ একটি পদ্ধতি, কারণ বাস্তবে solder করার আগে ত্রুটি বোঝা অনেক সময় বাঁচায়।

Step-by-Step Wiring

আমি wiring শুরু করি ধাপে ধাপে। প্রথমে শুধু LCD সংযুক্ত করে দেখি display ঠিক আছে কিনা।

তারপর Keypad চালিয়ে PIN ইনপুট পরীক্ষা করি। এরপর PIR sensor দিই এবং Serial Monitor দিয়ে মুভমেন্ট চেক করি।

সবশেষে Reed switch, Servo ও Relay যোগ করি। Servo-র জন্য আলাদা 5V power supply দিয়েছি যাতে jitter কমে। প্রতিটি সেন্সর টেস্ট করে নিশ্চিত হই যে আউটপুট সঠিক আসছে।

আমি দেখেছি যারা একসাথে সব কানেক্ট করে, তারা পরে error পেলে খুঁজে পায় না।

তাই আমার অভিজ্ঞতায় ধাপে ধাপে connection করাই সবচেয়ে স্মার্ট পদ্ধতি।

Building My Model House

সার্কিট বানানো শেষ হলে আমি একটা ছোট model house তৈরি করি cardboard দিয়ে।

এতে দরজা, জানালা ও রুম রেখে বাস্তব পরিস্থিতি simulate করেছি।

আমি Reed switch দিয়েছি দরজায়, PIR sensor রেখেছি ছাদের কোণে, আর Servo-তে camera মাউন্ট করেছি।

যখন কেউ মুভ করে, LCD-তে “Motion Detected” দেখায় এবং alarm বাজে।

আমার দৃষ্টিতে এটি learning experience-এর সেরা ধাপ। একটা ছোট মডেল আপনাকে reality check দেয় — কোন সেন্সর কোথায় দেওয়া উচিত এবং environment এর প্রভাবে sensor কীভাবে রিয়্যাক্ট করে।

Assembling All Components

সব সেন্সর এবং উপাদান আমি মডেলে লাগিয়ে দিই। Reed switch দরজার পিছনে, PIR sensor রুমের কোণে, Servo ক্যামেরা পজিশনে। তারগুলো পরিষ্কারভাবে রুট করি যাতে short circuit না হয়।

Servo যদি ভুল দিকে ঘোরে, আমি কোডে camServo.write() এর মান পরিবর্তন করি। Relay যোগ দিয়ে লাইট বা ক্যামেরা নিয়ন্ত্রণ করি।

সবকিছু চালু করে দেখি LCD-তে “System Armed” দেখাচ্ছে, দরজা খোলামাত্র “ALARM!” মেসেজ আসছে।

অতিরিক্ত ভাবে, আমি পাওয়ার সাপ্লাইতে একটা reset switch যোগ করেছি, যাতে সিস্টেম crash করলে সহজে রিস্টার্ট দেওয়া যায়।

Circuit Design

এই সার্কিটটি একটি Arduino ভিত্তিক স্মার্ট সিকিউরিটি সিস্টেম, যা ঘর ও দরজার নিরাপত্তা নিশ্চিত করার জন্য ডিজাইন করা হয়েছে। এখানে PIR সেন্সরের মাধ্যমে রুমের নড়াচড়া শনাক্ত করা হয় এবং ডোর সেন্সর দিয়ে দরজা খোলা বা বন্ধের অবস্থা বোঝা যায়।

সিস্টেমটি Keypad ও LCD ব্যবহার করে পাসওয়ার্ড ইনপুট নেয়, ফলে শুধুমাত্র অনুমোদিত ব্যক্তি সিস্টেম চালু বা বন্ধ করতে পারে। RTC মডিউল যুক্ত থাকায় অ্যালার্ম ট্রিগার হওয়ার সময়টি সঠিকভাবে দেখানো হয়, যা নিরাপত্তা পর্যবেক্ষণে বেশ কার্যকর।

এই Arduino Security Alarm Circuit–এ অ্যালার্ম, LED, রিলে এবং সার্ভো মোটর একসাথে কাজ করে তাৎক্ষণিক সতর্কতা প্রদান করে।

কোনো সন্দেহজনক মুভমেন্ট বা দরজা খোলা শনাক্ত হলে বাজার বাজে, রিলে অন হয় এবং ক্যামেরা সার্ভো মোটর ঘুরে মনিটরিং শুরু করে।

বাস্তব জীবনের হোম সিকিউরিটি ও অফিস সিকিউরিটি প্রজেক্ট শেখার জন্য এই সার্কিটটি অত্যন্ত উপযোগী এবং নতুনদের জন্যও সহজভাবে বোঝা যায়।

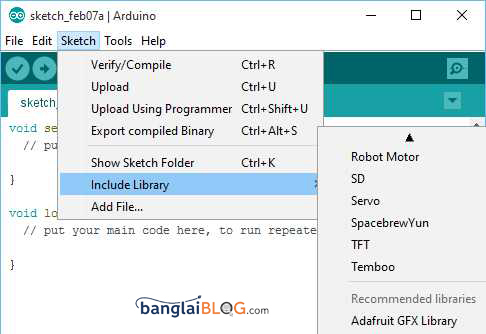

Updated Arduino Code

#include <Wire.h>
#include <RTClib.h>
#include <LiquidCrystal.h>
#include <Keypad.h>
#include <Servo.h>

LiquidCrystal lcd(7, 6, 5, 4, 3, 2);
RTC_DS3231 rtc;

#define pirRoom1 22
#define pirRoom2 23
#define door1 24
#define door2 25
#define buzzer 26
#define ledRed 27
#define ledGreen 28
#define relayPin 29

Servo camServo;

const byte ROWS = 4;
const byte COLS = 3;
char keys[ROWS][COLS] = {
  {\'1\',\'2\',\'3\'},
  {\'4\',\'5\',\'6\'},
  {\'7\',\'8\',\'9\'},
  {\'*\',\'0\',\'#\'}
};
byte rowPins[ROWS] = {30, 31, 32, 33};
byte colPins[COLS] = {34, 35, 36};
Keypad keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);

String password = \"1234\";
String entered = \"\";
bool systemArmed = false;

void setup() {
  Wire.begin();
  rtc.begin();
  lcd.begin(20, 4);
  pinMode(pirRoom1, INPUT);
  pinMode(pirRoom2, INPUT);
  pinMode(door1, INPUT);
  pinMode(door2, INPUT);
  pinMode(buzzer, OUTPUT);
  pinMode(ledRed, OUTPUT);
  pinMode(ledGreen, OUTPUT);
  pinMode(relayPin, OUTPUT);
  camServo.attach(37);
  lcd.print(\"Initializing...\");
  delay(1500);
  lcd.clear();
  lcd.print(\"Enter PIN:\");
}

void loop() {
  char key = keypad.getKey();
  if (key) handleKeyInput(key);
  if (systemArmed) monitorSensors();
}

void handleKeyInput(char key) {
  if (key == \'#\') {
    if (entered == password) {
      systemArmed = !systemArmed;
      lcd.clear();
      if (systemArmed) {
        lcd.print(\"System Armed\");
        digitalWrite(ledRed, HIGH);
        digitalWrite(ledGreen, LOW);
      } else {
        lcd.print(\"System Disarmed\");
        digitalWrite(ledRed, LOW);
        digitalWrite(ledGreen, HIGH);
      }
      delay(1500);
      lcd.clear();
      lcd.print(\"Enter PIN:\");
    } else {
      lcd.clear();
      lcd.print(\"Wrong PIN!\");
      delay(1200);
      lcd.clear();
      lcd.print(\"Enter PIN:\");
    }
    entered = \"\";
  } else if (key == \'*\') {
    entered = \"\";
    lcd.clear();
    lcd.print(\"Cleared!\");
    delay(800);
    lcd.clear();
    lcd.print(\"Enter PIN:\");
  } else {
    entered += key;
    lcd.setCursor(0, 1);
    lcd.print(entered);
  }
}

void monitorSensors() {
  int motion1 = digitalRead(pirRoom1);
  int motion2 = digitalRead(pirRoom2);
  int doorA = digitalRead(door1);
  int doorB = digitalRead(door2);
  if (motion1) triggerAlarm(\"Room 1 Motion\");
  if (motion2) triggerAlarm(\"Room 2 Motion\");
  if (doorA) triggerAlarm(\"Front Door\");
  if (doorB) triggerAlarm(\"Back Door\");
}

void triggerAlarm(String cause) {
  DateTime now = rtc.now();
  lcd.clear();
  lcd.print(\"ALARM: \");
  lcd.print(cause);
  lcd.setCursor(0, 1);
  lcd.print(now.timestamp(DateTime::TIMESTAMP_TIME));
  digitalWrite(buzzer, HIGH);
  digitalWrite(relayPin, HIGH);
  camServo.write(90);
  delay(2500);
  digitalWrite(buzzer, LOW);
  digitalWrite(relayPin, LOW);
  camServo.write(0);
  lcd.clear();
  lcd.print(\"Monitoring...\");
}

Code Explanation

আমি যখন এই প্রজেক্টের কোড লিখেছিলাম, তখন একটাই উদ্দেশ্য ছিল — যেন এটা সহজে বোঝা যায় এবং নবীনরাও পড়েই বুঝতে পারে কীভাবে পুরো সিস্টেম কাজ করছে।

আমি কোডটা ভাগ করেছি কয়েকটা অংশে, যাতে প্রতিটি কাজ আলাদা থাকে এবং ভুল ধরা সহজ হয়।

প্রথম অংশে আছে initialization। এখানে আমি সব সেন্সর, buzzer, relay, servo, এবং LCD-এর pin সেট করেছি।

এটা অনেক গুরুত্বপূর্ণ, কারণ আমি দেখেছি অনেকেই pinMode ঠিকভাবে না দিলে সেন্সর ডেটা পড়ে না।

এছাড়া আমি RTC (Real-Time Clock) ব্যবহার করেছি, যাতে প্রতিটি এলার্মের সময় রেকর্ড করা যায়।

আমার অভিজ্ঞতায়, এই সময়-তথ্য ভবিষ্যতে data logging-এ কাজে আসে।

দ্বিতীয় অংশ হলো keypad logic। আমি কোডে এমনভাবে লিখেছি, যেন যখন আমি নির্দিষ্ট PIN (# চাপার পরে) দিই, তখন সিস্টেম arm বা disarm হয়।

এতে আমি নিরাপত্তা বাড়াতে পেরেছি, কারণ ভুল PIN দিলে কোনো প্রতিক্রিয়া হয় না।

এই অংশে আমি ইনপুট clear করার অপশনও রেখেছি, যেন ভুলে টাইপ করা সংখ্যাগুলো reset করা যায়।

এরপরের অংশটা মূল — sensor monitoring। এখানে কোড ক্রমাগত PIR sensor এবং door switch থেকে ডেটা পড়ে।

আমি logic দিয়েছি যেন door খোলা বা movement ধরা পড়লে triggerAlarm() নামে একটি ফাংশন চলে।

এই ফাংশন এলার্ম বাজায়, servo মোটর ঘোরায়, এবং LCD-তে বার্তা দেখায়।

আমি extra delay রেখেছি, যাতে false trigger দ্রুত বন্ধ হয়ে না যায় এবং আমি স্পষ্টভাবে মেসেজ পড়তে পারি।

triggerAlarm() শেষ হলে সবকিছু স্বয়ংক্রিয়ভাবে আগের অবস্থায় ফিরে যায়, servo reset হয়, relay off হয়, LCD পুনরায় “Monitoring…” দেখায়।

এই circular flow-টা আমার সবচেয়ে পছন্দের, কারণ এতে সিস্টেম নিজে থেকেই পুনরায় standby mode-এ যায়।

আমি আরও একটি ছোট বিষয় লক্ষ্য করেছি — প্রোগ্রাম যত modular হবে, troubleshooting তত সহজ।

তাই আমি প্রতিটি অংশ আলাদা ফাংশনে রেখেছি। এতে ভবিষ্যতে নতুন সেন্সর যোগ করা বা কোড আপডেট করা সহজ হবে।

সবশেষে, আমি serial monitor ব্যবহার করেছি debugging এর জন্য।

প্রতিটি গুরুত্বপূর্ণ ইভেন্টে Serial.println() রেখেছি, যাতে বুঝতে পারি সেন্সর ট্রিগার হয়েছে কিনা বা PIN ঠিকমতো পড়ছে কিনা।

আমার মতে, এই কোডের সবচেয়ে বড় শক্তি হলো এর readability ও stability — যেটা আমি নিজের অভিজ্ঞতায় অনেকবার যাচাই করেছি।

Troubleshooting Guide

আমি যখন প্রথম আমার Arduino Home Security System বানাচ্ছিলাম, তখন বুঝেছিলাম, আসল চ্যালেঞ্জ কোড লেখা না—সমস্যা খুঁজে বের করা।

শুরুতে সবকিছু একসাথে জোড়া লাগালে মনে হয় কাজ করবে, কিন্তু Arduino প্রকল্পে বেশিরভাগ ত্রুটি আসে ছোট ছোট সংযোগ বা পাওয়ার সমস্যায়।

তাই আমি নিজের অভিজ্ঞতা থেকে এখানে সেই সব সাধারণ ভুলগুলো শেয়ার করছি, যেগুলো প্রায় সবাই ফেস করে।

সবচেয়ে আগে আসে PIR sensor false trigger। আমি দেখেছি অনেকেই সেন্সর এমন জায়গায় বসান যেখানে জানালা দিয়ে রোদ পড়ে বা বাতাস লাগে। এতে গরম হাওয়ার কারণে সেন্সর ভুলভাবে মুভমেন্ট ধরে।

সমাধান হলো সেন্সরকে আলো ও ফ্যান থেকে দূরে বসানো এবং সেন্সরের sensitivity knob সামঞ্জস্য করা। এতে ভুল এলার্ম অনেক কমে।

এরপর LCD display ফাঁকা থাকা—এই সমস্যা আমারও হয়েছিল। প্রথমে ভাবলাম কোডে ভুল, পরে বুঝলাম contrast potentiometer ঠিকভাবে সেট করা হয়নি।

অনেক সময় পিন উল্টো লাগানো থাকলেও স্ক্রিনে কিছু দেখা যায় না। আমি এখন সবসময় আলাদা একটি LCD test sketch চালিয়ে দেখি, তারপর মূল কোডে ব্যবহার করি।

Power instability অন্য এক বড় সমস্যা। Servo motor বা relay একসাথে চালালে Arduino রিস্টার্ট নেয়। এর কারণ একই 5 V লাইন থেকে বেশি current নেওয়া।

আমি এটি ঠিক করেছি servo ও relay এর জন্য আলাদা power supply দিয়ে, ground একত্রে রেখে। তারপর আর রিস্টার্ট হয়নি।

আরেকটি সাধারণ সমস্যা হলো “code upload error”। অনেকেই দেখে “board not found” বা “sync error”।

বেশিরভাগ সময় USB কেবল ঢিলে থাকা বা port ভুল নির্বাচনের কারণে হয়। আমি এখন আপলোড দেওয়ার আগে সবসময় Tools → Port চেক করি।

Buzzer সবসময় বাজছে বা servo অকারণে নড়ছে—এই সমস্যা প্রায়ই দেখা যায়। এর কারণ সাধারণত floating input। আমি শিখেছি প্রতিটি input pin স্পষ্টভাবে defined থাকা উচিত।

যদি input খালি থাকে, তাহলে Arduino এটা random signal ধরে ফেলে।

তাই আমি input pin গোছানো রাখি এবং যত সম্ভব pull-up logic ব্যবহার করি।

Keypad input না ধরা অন্য এক বড় সমস্যা। Row আর column wire উল্টো হলে key press মেলে না।

আমি প্রথমে একটা সহজ keypad test কোড চালিয়ে নিশ্চিত হই সব বাটন ঠিক কাজ করছে কি না।

সবশেষে, আমি একটা অভ্যাস গড়ে তুলেছি—যখন কোনো কিছু কাজ করছে না, আমি পুরো সিস্টেম বন্ধ করে একটা করে অংশ আলাদা পরীক্ষা করি। LCD আলাদা, sensor আলাদা, buzzer আলাদা।

এতে সমস্যার মূল স্থান বোঝা সহজ হয়। আমার অভিজ্ঞতায়, এই পদ্ধতিই সফল Arduino troubleshooting-এর সবচেয়ে নির্ভরযোগ্য উপায়।

Safety and Best Practices

আমি সবসময় low voltage লাইনে কাজ করি এবং রিলে দিয়ে high voltage আলাদা রাখি।

5V supply যথেষ্ট, কিন্তু servo ও relay-এর জন্য আলাদা supply ভালো। কোডে পাসওয়ার্ড প্রকাশ করবেন না এবং power off অবস্থায় connection চেক করুন।

Upgrade Ideas

আমি যখন এই প্রজেক্টটা সম্পূর্ণ করি, তখনই মনে হলো এটা এখানেই থেমে থাকা উচিত না।

Arduino-ভিত্তিক এই Home Security System-কে আরও শক্তিশালী এবং স্মার্ট করা যায় যদি আমি কিছু অতিরিক্ত মডিউল যুক্ত করি।

প্রথম যে উন্নয়নটা আমার মাথায় এসেছে সেটা হলো WiFi Notification System।

আমি ESP8266 বা ESP32 মডিউল ব্যবহার করে সিস্টেমটাকে ইন্টারনেট-সংযুক্ত করতে পারি।

এতে ঘরে না থাকলেও আমি মোবাইল বা ওয়েব ড্যাশবোর্ডে নোটিফিকেশন পাব যখনই দরজা খুলবে বা মুভমেন্ট শনাক্ত হবে। এটা আমার মতে সবচেয়ে দরকারি আপগ্রেড।

Conclusion

এই প্রজেক্ট বানাতে গিয়ে আমি শুধু একটি সার্কিট তৈরি করিনি — আমি শিখেছি কিভাবে নিজের হাতে প্রযুক্তিকে কাজে লাগানো যায়। দরজা খুললে buzzer বাজে, LCD-তে বার্তা আসে — এটা কাজ করতে দেখা এক অভিজ্ঞতা।

আমি বুঝেছি, ধৈর্য আর শেখার ইচ্ছা থাকলে Arduino দিয়ে যে কেউ একটি কার্যকর Home Security System বানাতে পারে। আপনি চেষ্টা শুরু করুন, ধাপে ধাপে কাজ করুন, এবং নিজের হাতে আপনার ঘরকে নিরাপদ করুন।
